termoigrografo portatile, a tamburo

...

codice inventariale

ITG2024-191

definizione

termoigrografo (portatile, a tamburo)

categoria

apparecchi e strumenti di misura analisi e controllo

datazione

s.d.

autore

ente: Spriano Milano

materia e tecnica

  • metallo (struttura)
  • vetro (finestra)
  • metallo (maniglia)
  • carta (sul tamburo di registrazione)
  • metalli (misuratori)

misure

  • 31 cm ( altezza )
  • 29 cm ( larghezza )
  • 15 cm ( profondità )

descrizione

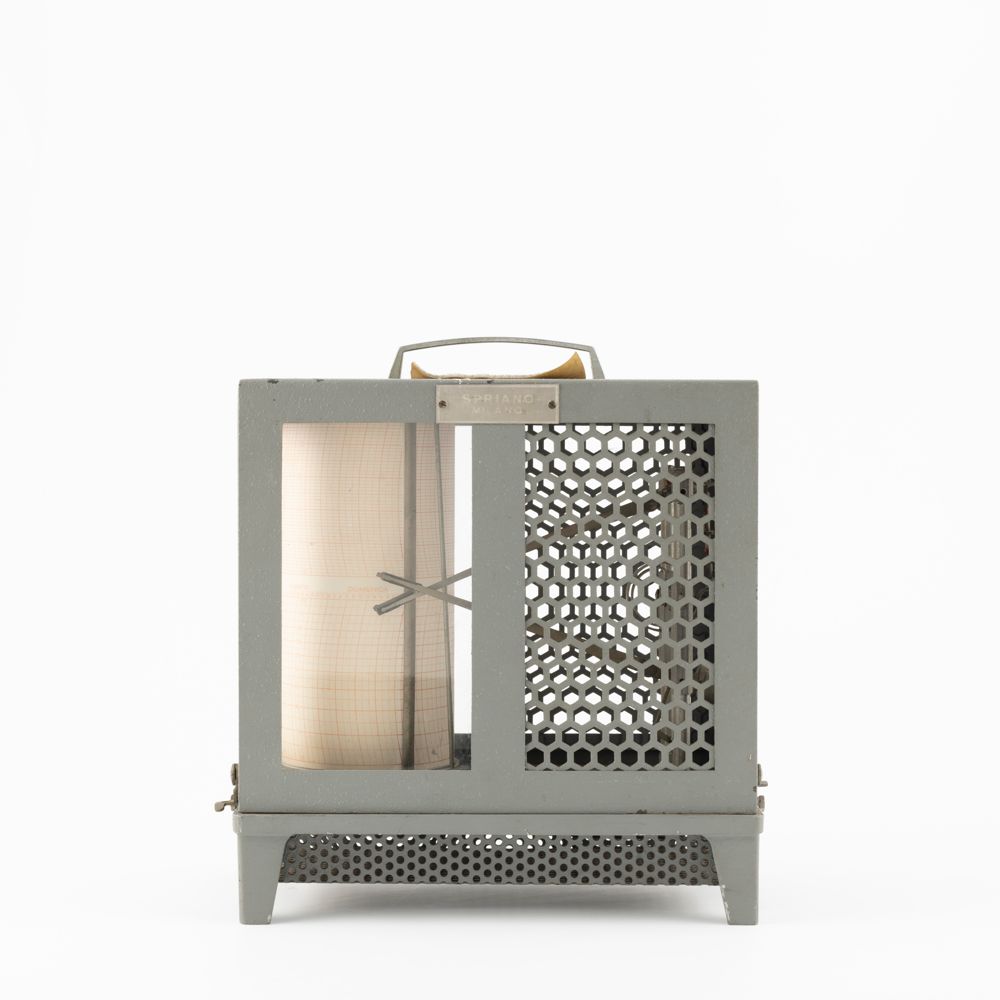

Struttura a scatola metallica, gabbietta rettangolare grigia con finestrelle in vetro sul tamburo di registrazione, griglia a nido d'ape sul lato dei misuratori meccanici. Maniglia superiore in metallo. La struttura si può scoperchiare per interventi alla meccanica e sostituzione rullino di registrazione cartaceo. Il tamburo ha una carica ad orologeria. I misuratori trasmettono al rullo di registrazione tramite due penne collegate a braccio. La parte inferiore a griglia è percorsa da filamenti sensibili alla variazione di umidità. 10-100% UR. Nella griglia interna spirale metallica sensibile alle variazioni di temperatura. -10 + 40 °C

uso - funzione

  • Termoigrografo meccanico. Registra su un tamburo rivestito di carta quadrettata da grafico variazioni di temperatura nella parte alta e variazioni di umidità nella parte bassa.

uso - modalità

  • Osservazione misure da finestre in vetro. Un tamburo rivestito di carta da grafico gira periodico con un congegno di carica a molla. Una lama bimetallica registra e trasmette la variazione di temperatura al tamburo. Dilatazione o contrazione differente dei due metalli piegano una lamina, attraverso un sistema di leve che trasmette al pennino sul tamburo. Il tamburo registra le differenze di temperatura. Due filamenti sensibili all'umidità percorrono la parte bassa dell'oggetto e registrano la differenza di umidità trasmessa da un braccetto a penna al tamburo.

stato di conservazione

  • discreto
data: 2024/11/12

bibliografia

  • bibliografia specifica — Spriano — link
